直线链条导轨选用准则

　　直线链条导轨选用准则

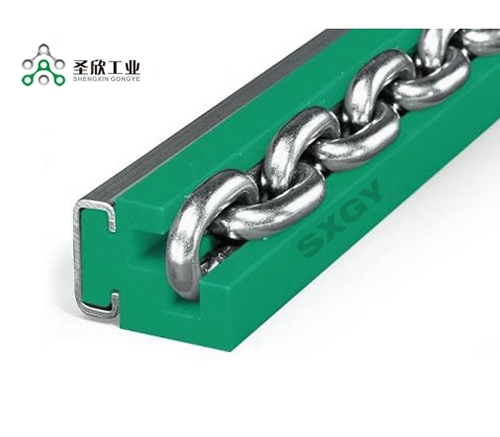

　　直线链条导轨系为一种滚动导引，借由钢珠在滑块与链条导轨之间作无穷滚动循环，负载平台能沿着链条导轨轻易地以高精度作线性活动。与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，因为启动的摩擦力大大削减，相对的较少无效活动发生，故能轻易达到μm级进给及定位。再加上滑块与链条导轨间的束制单元设计，使得直线链条导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟。

　　1.直线链条导轨使用条件设定

　　应用之设备

　　内部空进之限定

　　精度之要求

　　刚性之要求

　　负荷体例

　　2.链条导轨选用系列产品

　　HG系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、细密量测仪器、木工机器、搬运机器、运送装配。

　　EG系列：产业主动化机器、半导体机械、雷射镌刻机、包装机器。

　　台湾生产

　　MGN/MGW系列：印表机、机器手臂、电子仪器设备、半导体设备。

　　3.AMT链条导轨滑块选用精度等级

　　C,H,P,SP,UP等级视设备精度要求而定

　　4.假定滑块尺寸及数目

　　依经验选用

　　负荷状况

　　若与滚珠螺杆配合使用，则使用之直线链条导轨规格与螺杆外径相似如螺杆外径为35mm则选用HG35规格

　　5.计算滑块最大负荷

　　参照负荷计算例计算单个滑块最大等效负荷

　　确认选用之直线链条导轨静安全系数应超过静安全系数使用表所列之值

　　6.选择预压力

　　依刚性要求及安装面精度选用

　　7.确认刚性

　　参照刚性表计算变形量

　　进步预压力，加大选用尺寸或滑块数以进步刚性

　　8.计算使用寿命

　　依使用速度、频率计算寿命距离要求

　　依寿命公式计算选定直线链条导轨之寿命距离

　　9.滚珠丝杆润滑选用

　　润滑剂选用品牌公司，依设备需求可选择润滑脂、润滑油或特别润滑剂润滑定期注入润滑脂或主动供油直线链条导轨选用完成。
